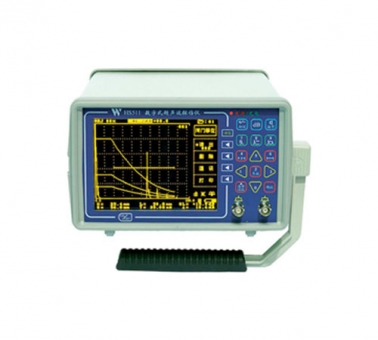

產品概述
超高亮EL顯示器，更加適合強光下使用
超高采樣頻率，實時硬件150M
高速USB通訊接口
超強發射強度，滿足特殊厚工件的檢測要求
特具抗噪性、抗干擾能力
記憶、恢復，實時探傷靈敏度值
存儲1000幅回波及數據
與計算機通訊，實現數據庫管理
性能特點
超高亮EL顯示器，更加適合強光下使用
超高采樣頻率，實時硬件150M
高速USB通訊接口
超強發射強度，滿足特殊厚工件的檢測要求
特具抗噪性、抗干擾能力
記憶、恢復，實時探傷靈敏度值
存儲1000幅回波及數據
與計算機通訊，實現數據庫管理
技術參數
脈沖強度: 550V
脈沖寬度: 150ns ～350ns連續可調
阻抗匹配: 51Ω、150Ω、500Ω、1000Ω四檔可選
工作方式: 單晶探傷、雙晶探傷
掃描范圍: 零界面入射～ 5500mm鋼縱波
采樣頻率/位數: 150MHz/8bits
檢波方式: 全檢波、正、負檢波、射頻波顯示
工作頻率: 1.5-15MHz、0.5-4MHz、1.25-8MHz
平均電噪聲電平: ≤ 15%
衰減器精度: ＜±1dB/12dB
增益調節: 110dB（0.1dB、2dB、6dB步進，自動調節）
聲速范圍: （1000 ～9999）m/s
動態范圍: ≥ 32dB
垂直線性誤差: ≤ 3%
水平線性誤差: ≤ 0.3%
分辨力: ＞36dB（5N14）
靈敏度余量: ＞60dB（2.5P20 深200mmΦ2平底孔）
數字抑制: （0 ～80）%，不影響線性與增益
電源、電壓: 直流（DC）11V±10%；交流（AC）220V±10%
工作時間: 連續工作6小時以上（鋰電池供電）
環境溫度: （-10 ～40）℃（參考值）
相對濕度: （20 ～95）% RH
外型尺寸: 260×210×120（mm）
產品概述
超高亮EL顯示器，更加適合強光下使用
超高采樣頻率，實時硬件150M
高速USB通訊接口
超強發射強度，滿足特殊厚工件的檢測要求
特具抗噪性、抗干擾能力
記憶、恢復，實時探傷靈敏度值
存儲1000幅回波及數據
與計算機通訊，實現數據庫管理
性能特點
超高亮EL顯示器，更加適合強光下使用
超高采樣頻率，實時硬件150M
高速USB通訊接口
超強發射強度，滿足特殊厚工件的檢測要求
特具抗噪性、抗干擾能力
記憶、恢復，實時探傷靈敏度值
存儲1000幅回波及數據
與計算機通訊，實現數據庫管理
技術參數
脈沖強度: 550V
脈沖寬度: 150ns ～350ns連續可調
阻抗匹配: 51Ω、150Ω、500Ω、1000Ω四檔可選
工作方式: 單晶探傷、雙晶探傷
掃描范圍: 零界面入射～ 5500mm鋼縱波
采樣頻率/位數: 150MHz/8bits
檢波方式: 全檢波、正、負檢波、射頻波顯示
工作頻率: 1.5-15MHz、0.5-4MHz、1.25-8MHz
平均電噪聲電平: ≤ 15%
衰減器精度: ＜±1dB/12dB
增益調節: 110dB（0.1dB、2dB、6dB步進，自動調節）
聲速范圍: （1000 ～9999）m/s
動態范圍: ≥ 32dB
垂直線性誤差: ≤ 3%
水平線性誤差: ≤ 0.3%
分辨力: ＞36dB（5N14）
靈敏度余量: ＞60dB（2.5P20 深200mmΦ2平底孔）
數字抑制: （0 ～80）%，不影響線性與增益
電源、電壓: 直流（DC）11V±10%；交流（AC）220V±10%
工作時間: 連續工作6小時以上（鋰電池供電）
環境溫度: （-10 ～40）℃（參考值）
相對濕度: （20 ～95）% RH
外型尺寸: 260×210×120（mm）
